Cấu tạo ổn áp lioa

CÔNG TY TNHH SX VÀ TM ỔN ÁP NHẬT LINH - VN 11/12/2020

CẤU TẠO ỔN ÁP LIOA GỒM CÁC PHẦN CHÍNH SAU

VỀ CƠ BẢN ỔN ÁP LIOA HAY CÁC LOẠI ỔN ÁP KHÁC CÓ CẤU TẠO GỒM 5 PHẦN CHÍNH: VỎ MÁY, CUỘN DÂY ĐỒNG ( BIẾN ÁP XUYẾN), BỘ CƠ MẠCH ĐIỀU KHIỂN, HỆ THỐNG CHỔ THAN, APTOMAT

1, VỎ MÁY BAO GỒM

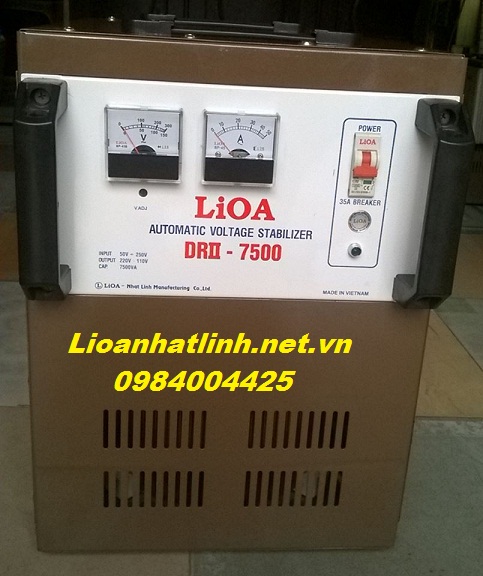

CẤU TẠO ỔN ÁP LIOA

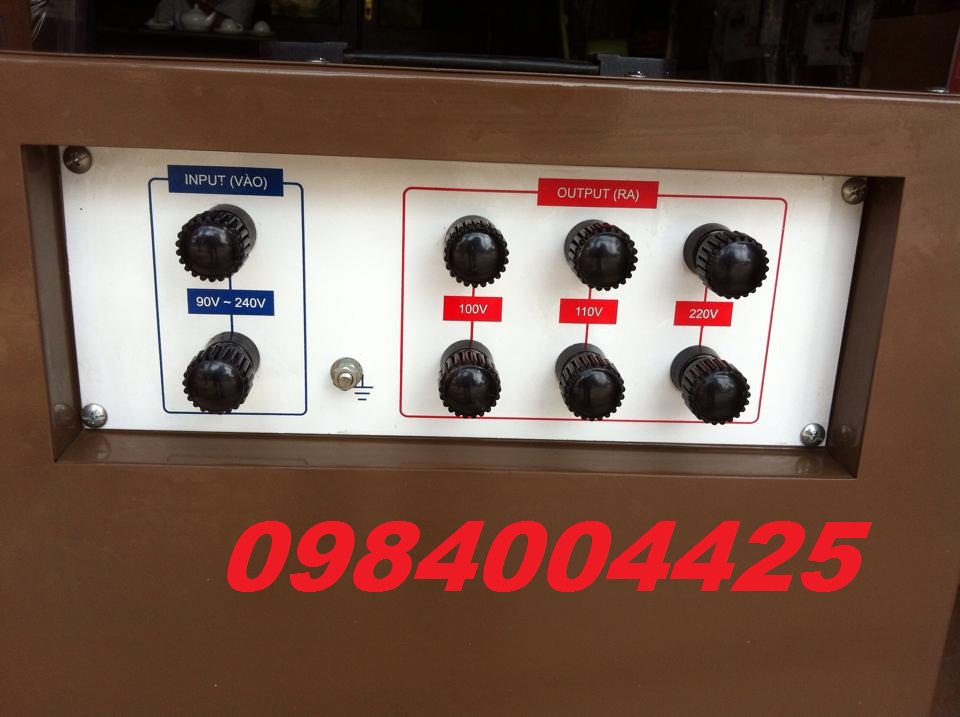

MẶT SAU ỔN ÁP LIOA

 - MẶT TRƯỚC MÁY CÓ ĐỒNG HỒ (A), VÀ ĐỒNG HỒ (V), APTOMAT, THÔNG SỐ KỸ THUẬT MÁY, QUAI NHỰA....

- MẶT SAU MÁY BAO GỒM 6  CỌC ĐẤU HOẶC 8 CỌC ĐẤU ĐIỆN ÁP VÀO ĐIỆN ÁP RA ( ĐỐI VỚI MÁY ỔN ÁP LIOA 3KVA TRỞ LÊN)

- VỎ MÁY ĐƯỢC SƠN TĨNH ĐIỆN MÀU NÂU HOẶC MÀU XANH....

2, CUỘN DÂY ĐỒNG ( BIẾN ÁP XUYẾN):

- LÀ PHẦN CÓ GIÁ TRỊ LỚN NHẤT, TRONG TRƯỜNG HỢP CUỘN DÂY ĐỒNG BỊ CHÁY THÌ COI NHƯ ỔN ÁP LIOA KHÔNG CÒN GIÁ TRỊ, NẾU QUẤN LẠI CUỘN DÂY ĐỒNG THÌ CHI PHÍ CŨNG KHÁ CAO

- CUỘN DÂY ĐỒNG LÀ PHẦN QUYẾT ĐỊNH CÔNG SUẤT CỦA MÁY, ỔN ÁP LIOA CÔNG SUẤT LỚN THỪƠNG CÓ HAI CUỘN DÂY ĐỒNG HOẶC NHIỀU HƠN ( TÙY LOẠI CÔNG SUẤT) GHÉP LẠI VỚI NHAU

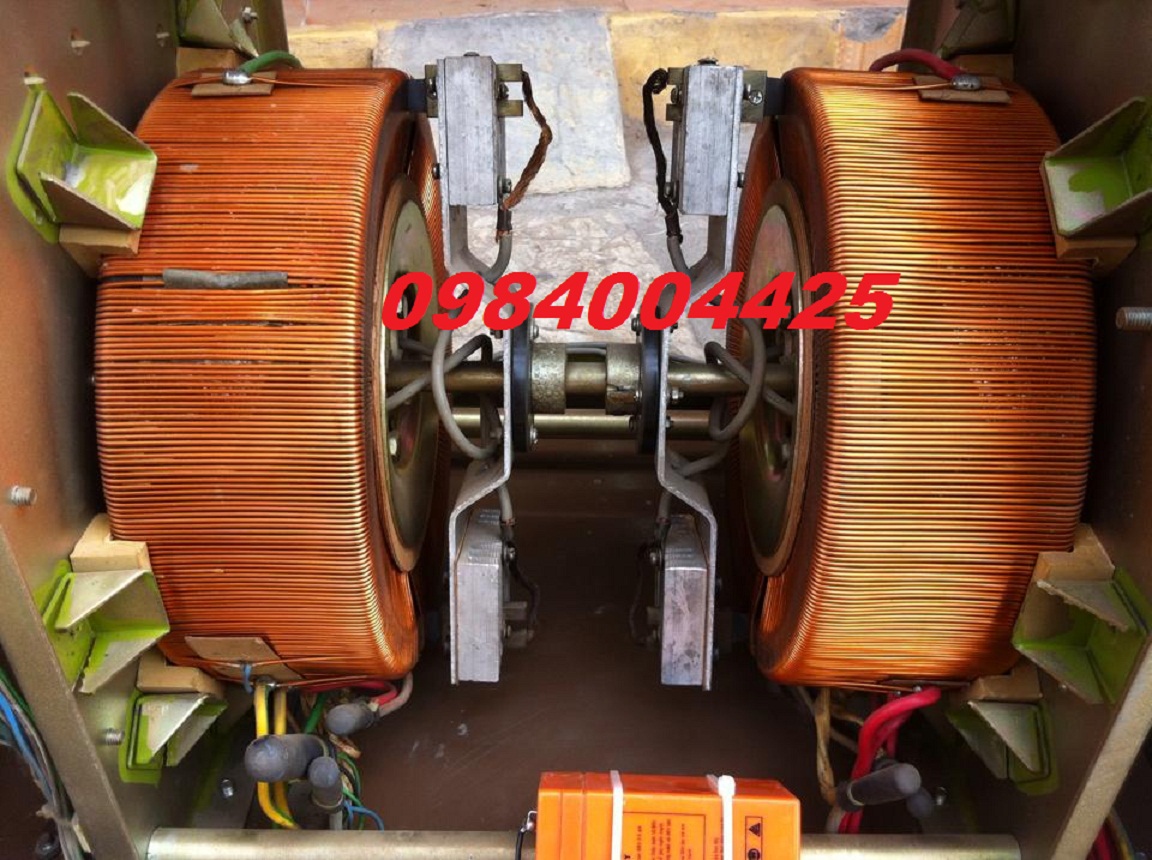

LIOA 20KVA CÓ HAI CUỘN DÂY ĐỒNG GHÉP VỚI NHAU

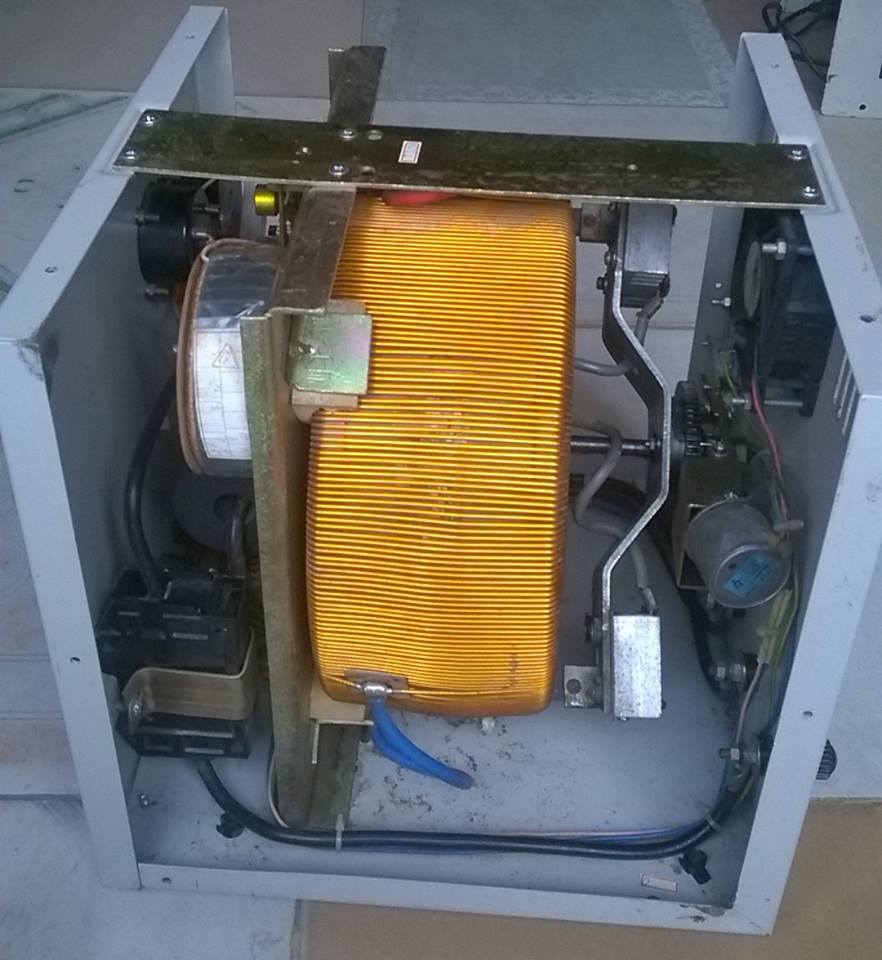

CUỘN DÂY ĐỒNG LIOA

- CUỘN DÂY ĐỒNG ĐƯỢC QUẤN BẰNG MÁY QUẤN BIẾN ÁP XUYẾN GỒM CÁC SƠI DÂY ĐỒNG ĐƯƠC MẠ CÁCH ĐIỆN MẦU VÀNG, HOẶC MẦU BÃ CHẦU....QUẤN QUANH LÕI SẮT TỪ ĐƯỢC LÀM BẰNG TÔN SILIC ĐÃ ĐƯỢC Ủ BẰNG MÁY Ủ TÔN CHUYÊN DỤNG

- NGOÀI CUỘN DÂY ĐỒNG TRÊN TRÔNG MÁY ỔN ÁP LIOA ( NẾU TRÊN MỘT CUỘN DÂY ĐỒNG CÓ HAI CHỔ THAN) CÒN CÓ MỘT, HAI HOẶC NHIÊU HƠN CUÔN DÂY ĐỒNG NHỎ ĐÓ GỌI LÀ CUỘN BÙ ĐIỆN

3, BỘ CƠ MẠCH ĐIỀU KHIỂN

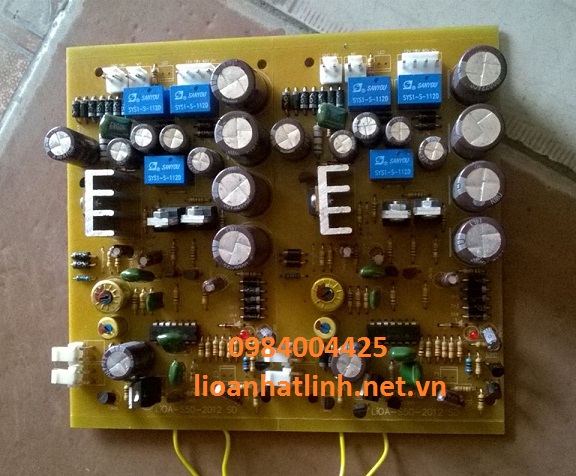

MẠCH ĐIỀU KHIỂN LIOA

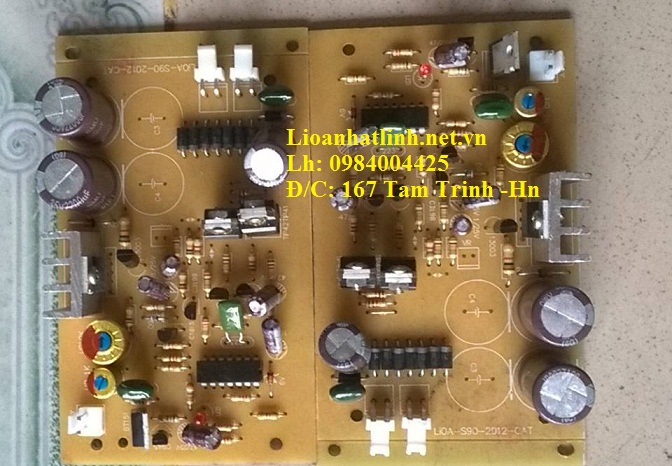

MẠCH ĐIỀU KHIỂN LIOA DẢI 90V

( BỘ MẠCH ĐIỀU KHIỂN ỔN ÁP LIOA)

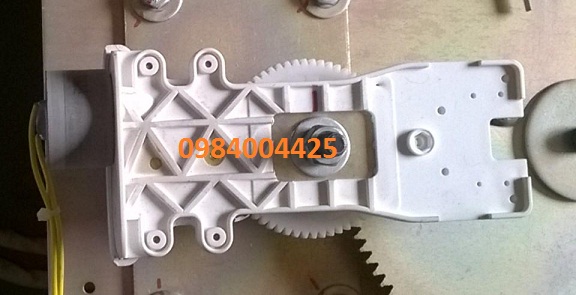

cơ điều khiển lioa

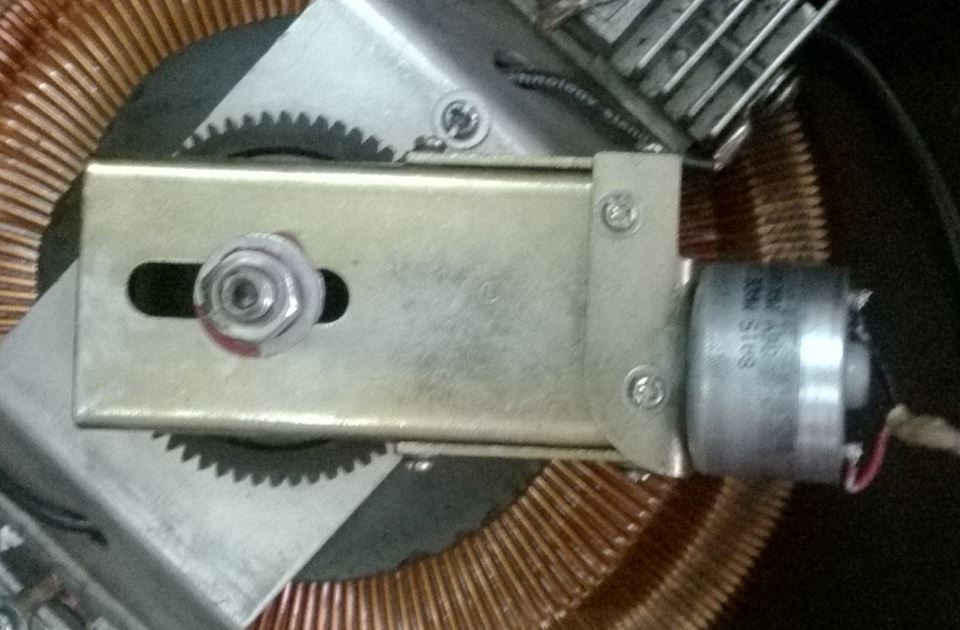

PHẦN CƠ ĐIỀU KHIỂN LIOA

( PHẦN CƠ ĐIỀU KHIỂN ỔN ÁP LIOA)

-THÔNG THƯỜNG ỔN ÁP LIOA HAY CÁC LOẠI ỔN ÁP KHÁC THƯỜNG HỎNG NHẤT LÀ BỘ CƠ MẠCH ĐIỀU KHIỂN, NHƯNG CƠ MẠCH ĐIỀU KHIỂN THƯỜNG THAY THẾ RẤT ĐƠN GIẢN MÀ CHI PHÍ LẠI THẤP NÊN KHHÔNG LO KHI ỔN ÁP LIOA BỊ HỎNG BỘN PHẬN NÀY

- MẠCH ĐIỀU KHIỂN CÓ NHIỆM VỤ CHÍNH LÀ ỔN ÁP, MÁY ỔN ÁP LIOA CÓ ỔN ÁP ĐƯỢC HAY KHÔNG LÀ NHỜ MẠCH ĐIỀU KHIỂN KHI ĐIỆN ÁP ĐẦU RA CỦA ỔN ÁP LIOA ỔN ĐỊNH Ở MỨC LÀ 220V (110V-100V) THÌ MẠCH ỔN ÁP LIOA KHÔNG CẤP ĐIỆN ÁP RA CHO MOTO 12V, KHI ĐIỆN ÁP ĐẦU RA CỦA ỔN ÁP LIOA NHỎ HƠN HOẶC LỚN HƠN 220V ( 110V-100V) THÌ MẠCH ỔN ÁP LIOA CÓ NHIỆM VỤ CẤP ĐIỆN ÁP 12V RA ĐIỀU KHIỂN MOTO QUÉT CHỔI THAN TRÊN BỀ MẶT CUỘN DÂY ĐỒNG SAO CHO ĐIỆN ÁP ĐẦU RA LÀ 220V ( 110V-100V) THÌ KHÔNG CẤP ĐIỆN ÁP 12V ĐIỀU KHIỂN MOTO NỮA

4, HỆ THỐNG CHỔI THAN: LÀ PHẦN GẮN VỚI MOTO ĐIỀU KHIỂN CÓ NHIỆN VỤ QUÉT TRÊN BỀ MẶT CUỘN DÂY ĐỒNG ĐỂ BÙ  ĐIỆN

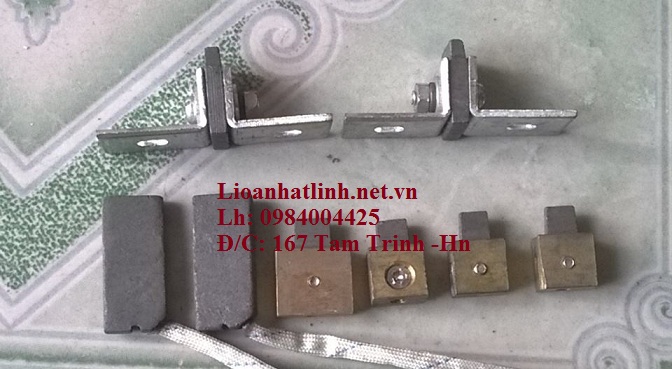

THAN LIOA

( CHỔI THAN ỔN ÁP LIOA QUÉT TRÊN CUỘN DÂY ĐỒNG)

5, NGOÀI RA ỔN ÁP LIOA CÒN CÓ PHẦN BẢO VỆ QUÁ ÁP, QUÁ TẢI .... NGẮN MẠCH BẰNG ATOMAT
